压力变送器

双法兰远传变送器

名称:双法兰远传变送器

分类:压力变送器

型号:

咨询热线:13905232312

联系我们

详细说明:


远传差压/压力变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件,它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力,然后将其转变成4~20mA DC信号输出。
普通差压变送器带上远传密封装置后,就成为3351DP远传差压变送器,它仍具有差压变送器的各种特点。可与HART手操器相互通讯,通过它进行设定,监控。
可避免被测介质直接和变送器的隔离膜片接触,这种测量方法适用于下述几种情况:
1、被测介质对变送器敏感元件有腐蚀作用
2、需要将高温被测介质与变送器隔离
3、被测介质中有固体悬浮物或高粘度介质
4、被测介质由引压管引同时易固化或结晶
5、更换被测介质需严格净化测量头
6、测量头必须保持卫生,严禁污染。使用对象:腐蚀性或粘性的液体
注意:真空场合不宜采用远传变送器。
◆3351DP远传差压变送器远传装置形式有四种:
1、1191PFW扁平式远传装置(标准3″、工作压力2.5MPa)
2、1191RTW型螺纹安装式远传装置(工作压力10MPa)
3、1191RFW型法兰安装式远传装置
4、1191EFW型插入筒式远传装置(标准3″或4″,工作压力2.5MPa)



JL-3851DP/GP型远传装置的差压/压力变送器型号及规格代号表

JL-3851/DP/GP型远传差压/压力变送器



4

0-6~40KPA

5

0-40~250MPA

6

0-0.16~1MPA

7

0-0.4~2.5MPA

8

0-1.6~10MPA



代号

输出

E

非智能型(4-20ma输出)

S

智能型(HART协议+4~20ma输出)



代号

结构材料

法兰接头

隔离膜片

灌充液体

22

316SST

316SST

硅油



S1

一个远传装置



S2

二个远传装置





代号

附加功能

M1

0-100%线性指示表

M2

LED数字显示表

M3

LCD数字显示表

B1

管装弯安装板

B2

板装弯安装板

B3

管装平安装板

d

隔爆型d II BT4

i

本安型ia II CT6





JL-3851/DP/GP

4

E

22

S2

M1B1

选型举例




◆零点和满点调节

通过旋转调零(Z)、调满(S)两个电位计来进行零点和满点的调节。  注意:变送器在出厂前已按用户需要将量程、精度、线性调至良好状态,一般不需要现场调节

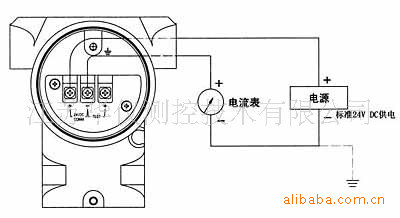

◆接线如下图所示

安装使用注意事项

   1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致;电源应采用稳定的稳压源。

   2、本产品可以利用M20×1.5(或M27×2)接口安装在管道(或容器壁)上无需安装支架.为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔,影响测量精度,建议安装时应将进压孔垂直向下(或向下倾斜一定的角度).

   3、在测量高温介质时,请使用引压管或其他冷却装置,把温度降至变送器使用温度范围内。

   4、露天安装时,应尽量把变送器置于通风干燥处,避免强光直射和雨淋,否则会使变送器性能变差或出现故障。

   5、变送器的量程≤5KPa时,安装位置会对零点输出产生影响,需在变送器安装结束后,对零点输出进行调节。

   6、严禁将尖硬的东西伸入压力输入孔,齐平膜型变送器的膜片不能用手等任何东西碰撞,否则会造成永久性损坏。

   7、使用膜片裸露结构(即齐平膜)型压力变送器时,应定期清洗,以免引起误差。

   8、液位变送器的电缆不能损伤,否则造成损坏;探头部分严禁摔碰,否则容易造成芯片损坏。
